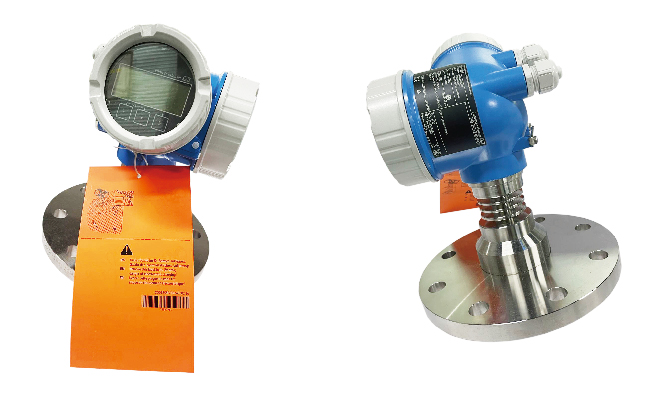

مزایا و عملکرد ترانسمیتر فشار E + H

مزایای اصلی ترانسمیتر فشار E + H:

1. فرستنده فشار دارای عملکرد قابل اعتماد و عملکرد پایدار است.

2. مدار مجتمع ویژه V / I، دستگاه های جانبی کمتر، قابلیت اطمینان بالا، تعمیر و نگهداری ساده و آسان، حجم کم، وزن سبک، نصب و اشکال زدایی بسیار راحت.

3. پوسته ریخته گری آلیاژ آلومینیوم، عایق سه انتهایی، لایه حفاظتی اسپری الکترواستاتیک، قوی و بادوام.

4. انتقال سیگنال دو سیمه 4-20 میلی آمپر DC، توانایی ضد تداخل قوی و فاصله انتقال طولانی.

5. LED، LCD، اشاره گر سه نوع نشانگر، خواندن میدان بسیار راحت است.می توان از آن برای اندازه گیری محیط های چسبناک، کریستالی و خورنده استفاده کرد.

6. دقت و ثبات بالا.علاوه بر سنسورهای اصلی وارداتی که توسط لیزر تصحیح شده اند، رانش دمای جامع و غیرخطی بودن کل دستگاه در محدوده دمای عملیاتی به خوبی جبران می شود.

عملکرد: فرستنده فشار E + H سیگنال فشار را به تجهیزات الکترونیکی ارسال می کند و سپس فشار را روی رایانه نمایش می دهد.اصل تقریباً به شرح زیر است: سیگنال مکانیکی فشار آب به جریان (4-20 میلی آمپر) تبدیل می شود.فشار چنین سیگنال الکترونیکی در رابطه خطی با ولتاژ یا جریان است که معمولاً متناسب است.بنابراین ولتاژ یا جریان خروجی توسط فرستنده با افزایش فشار افزایش می یابد و رابطه ای بین فشار و ولتاژ یا جریان به دست می آید.

دو فشار محیط اندازه گیری شده فرستنده فشار E + H به اتاق های فشار بالا و پایین وارد می شود.فشار محفظه کم فشار، فشار یا خلاء اتمسفر است که بر روی دیافراگم های ایزوله در دو طرف عنصر حساس عمل می کند و از طریق دیافراگم ایزوله فیگوریس و مایع پرکننده در المنت به دو طرف دیافراگم اندازه گیری منتقل می شود.فرستنده فشار یک خازن است که از دیافراگم اندازه گیری و الکترودهای روی ورق های عایق در دو طرف تشکیل شده است.هنگامی که فشارهای دو طرف ناسازگار باشد، جابجایی دیافراگم اندازه‌گیری متناسب با اختلاف فشار است، بنابراین ظرفیت‌های هر دو طرف نابرابر بوده و از طریق نوسان و دمودولاسیون به سیگنال‌هایی متناسب با فشار تبدیل می‌شوند.فرستنده فشار E + H می تواند فشار اجسام مختلف، اعم از جامد، مایع یا حتی گاز را حس کند، بنابراین در بسیاری از زمینه ها کاربرد دارد.
